Font LED UVA de 385 nm millorada amb lent de quars per a il·luminació de visió industrial
LED SMD 3535 3W 385nm UVA amb disseny òptic de lents de vidre de quars de 60 graus
Els sistemes òptics industrials moderns requereixen cada cop més una il·luminació ultraviolada controlada en lloc d'una simple emissió UV. Una estructura òptica-ben dissenyada ajuda a millorar la distribució de la llum, la flexibilitat d'integració del sistema i la coherència de la inspecció.
El LED UVA SMD 3535 3W 385nm combina un emissor UV d'alta potència- amb una estructura de lents de vidre de quars per proporcionar una transmissió ultraviolada millorada i un rendiment òptic estable durant el funcionament continu. El disseny de la lent de quars permet un control més efectiu del feix per a aplicacions professionals d'il·luminació UVA.
Amb un angle de feix fix de 60 graus, aquest LED UV ofereix una cobertura d'il·luminació equilibrada per a la inspecció de visió artificial, l'anàlisi basada en fluorescència-i mòduls d'il·luminació UV personalitzats. Proporciona als enginyers una font UVA fiable per desenvolupar sistemes òptics integrats.
Il·luminació UVA uniforme per a la inspecció de visió industrial
Molts sistemes d'inspecció industrial es basen en l'exposició ultraviolada controlada per revelar informació de la superfície que no es pot capturar en condicions normals d'il·luminació visible.
La longitud d'ona UVA de 385 nm proporciona una capacitat d'excitació UV fiable per a materials fluorescents seleccionats, mentre que la lent de vidre de quars de 60 graus integrada crea un perfil d'il·luminació equilibrat a l'àrea d'inspecció objectiu.
Amb el seu paquet d'alta potència SMD 3535-i l'estructura òptica optimitzada, aquest LED UV es pot integrar en accessoris de visió artificial, equips d'inspecció de superfícies, sistemes d'avaluació de recobriments i plataformes de proves òptiques personalitzades.

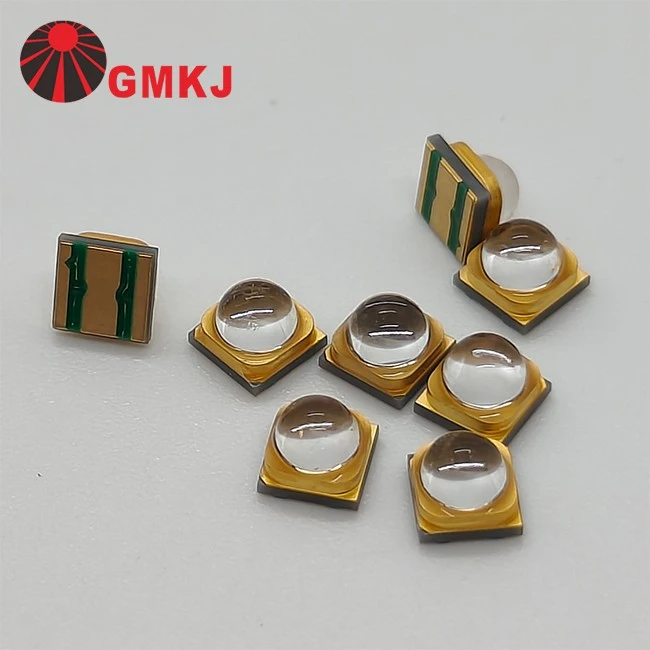

Imatges d'estructura de lents de quars SMD3535 385nm UV LED de 60 graus
Paràmetres tècnics i especificacions icals
|
Paràmetre
|
Símbol |
Condicions |
Min |
Mitjana |
Màx |
Unitats |
|
Tensió directa
(正向压降)
|
VF |
IF=700mA |
3.20 |
-- |
3.60 |
V |
|
Unió de resistència tèrmica a
Junta
(热阻)
|
RΘJ-B |
IF=700mA |
-- |
5.0 |
-- |
grau /W |
|
Sortida radiant (光功率) |
Φe |
IF=700mA |
800 |
-- |
1000 |
mW |
|
Longitud d'ona màxima (峰值波长) |
λp |
IF=700mA |
380 |
-- |
390 |
nm |
|
Corrent invers (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Angle de visió
(发光角度)
|
2Θ1/2 |
IF=700mA |
−− |
60 |
−− |
Deg |
| Aquestes característiques elèctriques admeten una sortida consistent necessària per a la diferenciació de materials i l'anàlisi de la resposta espectral. |
| Imatge | Dimensió del paquet | Paràmetres tècnics |
|
|
|
Número de peça GDY-216P385-1CC0-G1D5PM Potència 3W Potència òptica 800-1000 mW a 700 mA, 3,4 V Paquet 2016 LED UV de ceràmica Angle del feix de 120 feix pla Material AIN substrat Lent de silicona
|
|
|
|
Número de peça GTY-3535P385-1CC0-G1D5M Potència 3W Potència òptica 1200-1400 mW a 700 mA, 3,4 V Paquet 3535 LED UV de ceràmica Angle del feix 120/90/60/30 feix Material Òxid d'alumini Lent de silicona
|
|
|
|
Número de peça GDY-3535P365-1CC0-S1E5PB Potència 5W Potència òptica 1000-1400 mW a 700 mA, 3,4 V Paquet 3535 LED UV de ceràmica Angle del feix de 120 feix Material AIN substrat Vidre de quars
|
|
|
|
Número de peça GDY-6868P385-2C2C6-G1D5B Potència 12W Potència òptica 2000-3000mW a 140mA, 6V Paquet 6868 LED UV de ceràmica Angle del feix de 60 feix Material AIN substrat Vidre de quars |
Solució de font de llum per a proves visuals UV i detecció de defectes de precisió
GMKJ ofereix fonts de llum LED UV d'alt rendiment personalitzades per a aplicacions de visió artificial industrial i d'inspecció de defectes òptics.
El nostre LED UVA SMD 3535 3W 385nm equipat amb una lent de vidre de quars de 60 graus ofereix opcions de personalització flexibles per satisfer diferents requisits d'inspecció, com ara selecció de longitud d'ona, optimització de l'angle del feix, configuració de matriu de LED i disseny de mòduls d'il·luminació personalitzat.
Subministrem emissors LED UV individuals, així com mòduls d'il·luminació integrats. El nostre equip d'enginyers ofereix suport tècnic professional per ajudar els clients a desenvolupar sistemes de visió UV estables amb una sortida de llum uniforme i un rendiment d'inspecció constant.
