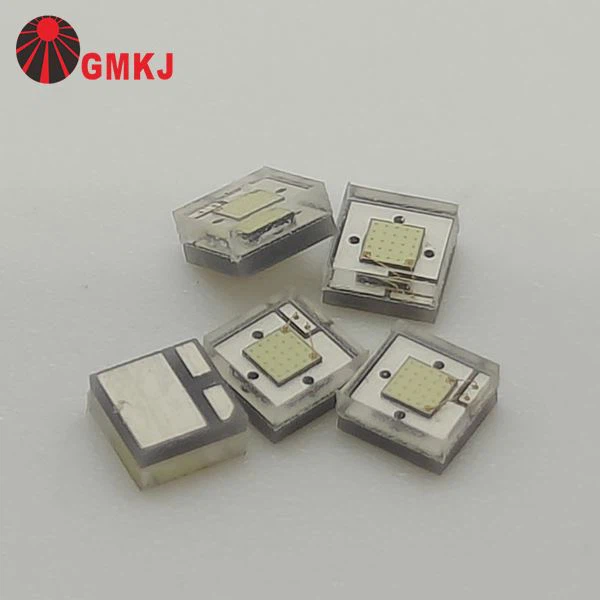

Ceràmic PKG Green 3W 4W 5W 2020 SMD LED especificacions de xip LED
| Nom del producte | Ceràmic PKG Green 3W 4W 5W 2020 LED SMD |
| Número de part | GD - 2020G525-1CC-S1C8PM |
| Marca de xips | Xina Sanan 38mil xips |
| Marca del fabricant a l'etiqueta |
LEDs GMKJ Fabricat per Guangmai Technology Co., Ltd |
| Introduir |
2.6-3.2VDC amb 700mA, màxim amb 1000mA |
| Intensitat lluminosa | 240-260 LM a 700mA |
| Eficiència d’il·luminació | 130-150 lm/w |
| Longitud d’ona/color |
Longitud d'ona dominant del color verd: 525-535nm |
| Força |
3-4 watts per al producte regular; Podem personalitzar i fer màxim 1500mA amb 5 watts. |
| Material del paquet |
Ceràmica ALN 2020 SMD PKG amb 3 pastilles, no 2 pastilles Separació elèctrica tèrmica - |
| Angle d’il·luminació |
PKG de silicona plana de 120 graus |
| Preu | Poseu -vos en contacte amb GMKJ per obtenir el preu |
| Quantitat de comanda mínima |
Depèn de la disponibilitat de les accions: Si tenim a punt per enviar les accions, fins i tot fins i tot 100 PC amb mostres de prova són acceptables aquí. Si no hi ha estoc, necessitem una quantitat de comanda mínima amb almenys 3000 ordinadors en 1 PKG complet. |
| Garantia | 4 anys |
| Servei OEM |
1. Parts SKD disponibles; 2. La matriu LED personalitzada amb la mida que necessiteu està bé aquí. |
GMKJ 2020 SMD LED Sèrie completaCuadre
 |
 |
 |
| 2020 Diode LED de color verd o color blau | 2020 Diode LED de color ambre o color vermell SMD | 2020 Diode LED SMD de color blanc 2020 |
Alumini LED PCBA muntat per GMKJ (dibuix de PCB i BOM proporcionat pels nostres clients)
Ceràmica PKG Green 3W 4W 5W 2020 SMD Dimensió del xip LED
Ceràmic PKG Green 3W 4W 5W 2020 LED SMDEspecificacions elèctriques
|
Paràmetre |
Símbol |
Condicions |
Min |
Avg. |
Màxim |
Unitats |
|
Tensió endavant |
VF |
IF=700 mA |
2.80 |
-- |
3.20 |
V |
|
Unió de resistència tèrmica al tauler |
RΘJ-B |
IF=700 mA |
-- |
2 |
-- |
grau /w |
|
Flux luminós |
Φv |
IF=700 mA |
240 |
-- |
260 |
lm |
|
Longitud d'ona dominant |
λd |
IF=700 mA |
525 |
-- |
535 |
nm |
|
Corrent invers |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Angle de visualització |
2Θ1/2 |
IF=700 mA |
−− |
120 |
−− |
Deg |
Àrea de coneixement proporcionada pels LED GMKJ
Utilitzar2020 LEDs SMD (paquet més petit)en lloc de3535 LEDs SMD (paquet més gran)Té sentit en determinades aplicacions especials per aquestes raons tècniques i pràctiques:
🔹 1. Disseny òptic i control de feixos
Els paquets LED més petits (2020) permetenEspai més estret i densitat d’embalatge més elevadaen un PCB.
Això creabarreja de llum més suau(No hi ha punts calents visibles) - especialment important en la il·luminació, les pantalles, la senyalització o les petites guies de llum.
Amb 3535, l’àrea d’emissions és més gran, cosa que pot causarno - Il·luminació uniformeEn sistemes òptics compactes.
🔹 2. Mida i restriccions d'espai
En dispositius compactes (Wearables, instruments mèdics, FINE - LED Pitch LED), l'espai és molt limitat.
2020 LEDs encaixen adissenys miniaturitzatson només es poden utilitzar 3535 paquets.
La imatge superior es troba per a l'aplicació LED SMD 2020 per als llums de fotografia.
Necessita una mida petita amb alta potència. Per tant, els LED SMD 2020 haurien de ser millors en comparació amb 3535 LEDs SMD.
🔹 3. Distribució tèrmica i de potència
3535 LED solen funcionar a una potència més alta per xip → més calor per punt.
2020 LEDs, sent una potència inferior per unitat, esteneu la calor de manera més uniforme quan s’utilitzen molts.
Això és millor per a aplicacions onLa gestió de la calor és fonamentalI no és possible cap dissipador de calor.
🔹 4. Característiques elèctriques
Els LED 2020 solen tenirQualificació de corrent cap endavant inferiori es pot conduir en grans matrius amb un control precís.
Per a panells de llum de visualització o d’horticultura, l’ús de molts leds petits ajuda a aconseguir -hoDistribució de corrent finaiControl espectral regulable.
🔹 5. Cost i flexibilitat
De vegades, diversos LED 2020 poden ser més barats i flexibles en disseny que menys 3535 LED.
Els dissenyadors poden combinar -sediferents colors/espectres a prop(per exemple, RGB o espectre complet) Utilitzant paquets petits.
✅ En resum:
Utilitzar2020 LEDs SMDQuan ho necessiteuMida compacta, control òptic fi, millor uniformitat o multi - barreja de colors.
Utilitzar3535 LEDs SMDQuan ho necessiteuPotència més alta per LED, un flux radiant més fort o una manipulació tèrmica més fàcil amb menys components.
Buscant més detalls
Podeu descarregar el full de dades des d'aquesta pàgina per a LEDs relacionats amb SMD.
Si necessiteu més detalls com ara el preu, la quantitat de comanda mínima, l'estat de les accions i el temps de conducció, poseu -vos en contacte directament amb els LED GMKJ.
Sempre estem aquí per vosaltres!
