Especificació
Certificat IEC62778, EN62471, RoHS, LM-80
baixa desintegració de la llum<3% over="">
Interval mínim de longitud d'ona 2,5nm.
Xip osram / xip epileds / xips epistar disponibles.
Base d'aliuminum d'alumini / nitrur d'òxid disponible.
Més de 12 anys d'experiència en el fabricant.
Temps de lliurament ràpid al voltant de 5 worldays.

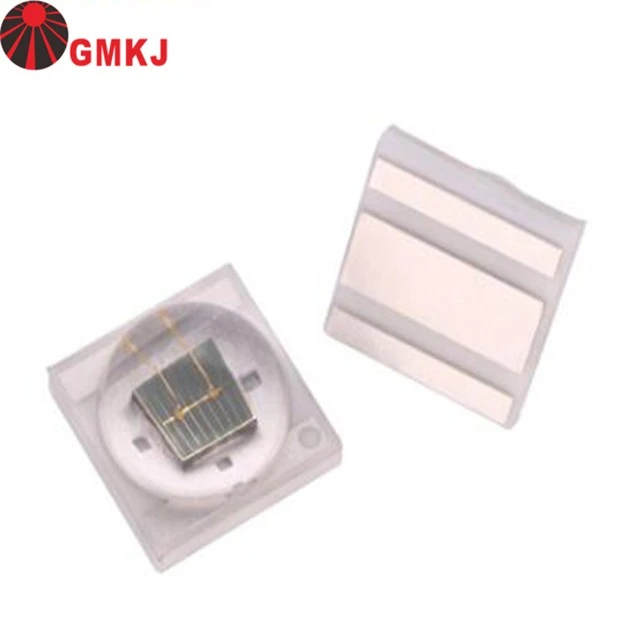

Nom del producte | 1W SMD 3535 LED blau | Model de producte | GS-3535B2 |
Dissipació de potència | 1W | Color clar | Blau |
Tensió cap endavant | 3.0-3.4V | Angle de visualització | 120° |
Reenvia el corrent | 350mA | Temperatura de funcionament | -40 ~+60 °C |
Ona | 450-460nm,460-470nm | Temperatura d'emmagatzematge | -40 ~+85 °C |
Flux lluminós | 350mA | Temperatura de soldadura | 260 °C |
@ Actual | 20-30LM | Altres tipus 3535 | 1W, 3W |
Advtange i aplicació
• Material de xip conegut
• 99,99% d'enllaç de filferro d'or
• Alt flux per LED
• Més eficient energèticament que les làmpades incandescents i la majoria d'halògens
• Llum instantània (menys de 100ns)
Processament de LED SMD
Aquesta nota d'aplicació proporciona una visió general bàsica dels aspectes essencials i la influència factors relatius al processament de LED SMD.
A. Introducció
En general, els LED no difereixen en termes de processament d'altres SMD electròniques. Components. No obstant això, a causa de les seves propietats òptiques el seu paquet específic els materials poden ser més sensibles, i per tant els LED poden ser ràpidament deteriorats o pot fallar totalment pel que fa a les seves característiques electro-òptiques si no són correctament manejat o muntat. Amb miniaturització progressiva i nou paquet conceptes, els requisits per al processament de LED són cada vegada més exigents, per exemple pel que fa als processos de muntatge i soldadura. Amb nous LED d'alta potència en miniatura és, per exemple, essencial que la soldadura el procés es dissenya i s'adapta de la manera que defectes (buits) en la soldadura Les articulacions es minimitzen. Com més baix és el nombre de buits, especialment a la tèrmica pad del LED, millor serà la connexió tèrmica al PCB i per tant com més baixa la càrrega tèrmica. Això al seu torn influeix en el rendiment i la vida útil del LED. La possible influència és diversa en aquests casos i normalment no és determinats per un únic pas de processament. Factors com l'acabat del component, material i composició de la soldadura, disseny de la plantilla de soldadura, soldadura de reflor l'atmosfera de perfil o procés s'interrelaciona i contribueixen al resultat de la soldadura.
El processament professional de LED SMD d'OSRAM Opto Semiconductors es descriu a continuació. Aspectes essencials i factors importants d'influència dins de la Es descriu el procés de fabricació.
B. SMD LEDs
Els LED SMD (Surface mounted device) es defineixen generalment com a dispositius amb paquets que es poden soldar directament a la superfície d'una placa de circuit imprès a través de contactes capaços de soldadura. Compostos d'emmotllament plàstic, ceràmica o epoxi substrats s'utilitzen per al paquet, fos amb epoxi o silicona. Segons el tipus de paquet i variant, els contactes del LED tradicional Els dispositius es formen normalment com Gull-Wing o J-Leads. Amb nous tipus de paquet, especialment per a densitats d'embalatge més altes, les juntes de soldadura són petites superfícies de connexió recobertes de metall a la part posterior del paquet (només terminat a la part inferior (BoT)). La figura 1 mostra una selecció de la cartera de SMD LED de Semiconductors Opto OSRAM.
Igual que amb tots els productes d'OSRAM Opto Semiconductors, també els seus LED SMD complir les directrius actuals de RoHS (Unió Europea i Xina), i per tant No conté plom ni altres substàncies perilloses definides.
Per les seves dimensions geomètriques, començant per una mida d'aproximadament 1 mm a 10 mm, els LED SMD pertanyen a les petites construccions i s'envasen en cintes De plàstic, ja que normalment es requereixen en quantitats més grans. Les cintes amb un l'amplada de 8 mm a 24 mm estan enrotllats en una bobina, per la qual la mida de la bobina i la la quantitat del rotllo depèn de la forma del LED. Les dimensions de la La cinta específica led d'OSRAM Opto Semiconductors està d'acord amb IEC 60286-3, EIA 481-C i es pot trobar a la pàgina web del Catàleg de Productes secció, en el capítol 6 "Cinta i bobina" del Catàleg de forma curta, o en el fulls de dades LED respectius. Per a l'emmagatzematge i l'enviament, les bobines s'empaqueten en bosses seques segellades al buit (compatible amb MIL-STD 81705C, tipus 1, classe 1) juntament amb dessecants i a Targeta indicadora d'humitat (Figura 2). Les bobines i bosses seques es designen amb un Etiqueta de producte de codi de barres estàndard (BPL). Aquesta etiqueta conté informació sobre el fabricant (OSRAM Opto Semiconductors), una indicació d'origen, producte designació, número de lot, codi de data, número de material i quantitat continguda.
La BPL també fa referència a l'ESD-, i la classe de sensibilitat a la humitat, desenvolupament designació, classe de brillantor i agrupació dels LED com a suplementaris Informació si és necessari. Es recomana revisar la bossa després de Recepció de danys i exhaustivitat. Sense forats, dents o fissures de cap tipus Hauria d'existir que pugui afectar el contingut. Per a l'emmagatzematge dels seus LED SMD en envasos secs sense col·edrronar, OSRAM Opto Semiconductors especifica un màxim Temps d'emmagatzematge de 24 mesos (vida útil) amb condicions ambientals no superiors 40 °C i un contingut d'humitat de màxim 90% RH (humitat relativa). A més la informació es pot trobar a la guia ZVEI per a l'emmagatzematge a llarg termini de components, assemblatges i dispositius ("Leitfaden – Langzeitlagerfähigkeit von Bauelementen, Baugruppen und Geräten"). Cal comprovar la targeta indicadora d'humitat que conté l'interior directament després Obertura i abans del processament dels components. L'indicador canvia de color de blau a rosa quan se superi el grau d'humitat corresponent. Si el canvis de color, la informació de maneig especificada (vegeu HIC i humitat Etiqueta sensible - ML) s'ha d'observar i els components han d'estar secs suport si cal (vegeu també JEDEC J-STD-033). Després d'obrir la bossa seca, Els LED tenen una vida útil específica en funció de la seva classificació del nivell d'humitat (segons JEDEC-STD-020). La vida útil del sòl especifica el període de temps després treure d'una bossa seca, emmagatzematge sec o forn sec i abans de tornar a soldar
