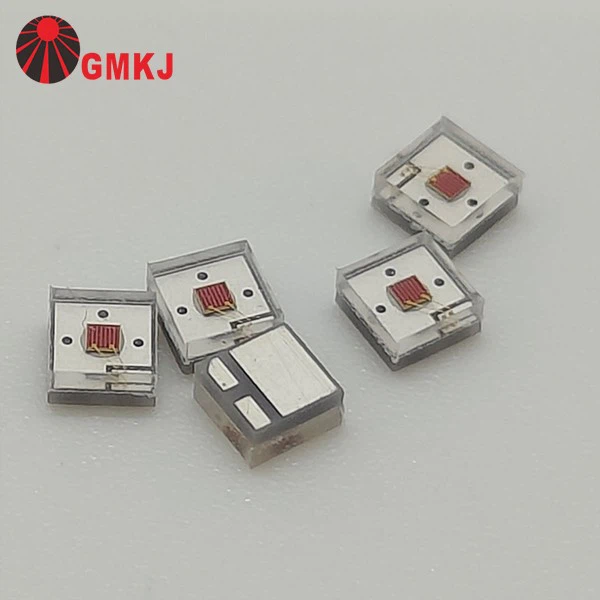

Thermal - Separació elèctrica Red 2020 SMD LED especificacions
| Nom del producte | Thermal - Separació elèctrica Red 2020 LED SMD |
| Número de part | Gd - 2020r620-1cc-s1d0p |
| Marca de xips | Xina Sanan 40mil xips |
| Introduir |
2.0-2.6VDC amb 700mA, màxim amb 1000mA |
| Intensitat lluminosa | 100-120lm a 700mA |
| Eficiència d’il·luminació | 80-100 lm/w |
| Longitud d’ona/color |
Longitud d'ona dominant del color vermell: 620-630nm Longitud d'ona màxima: 630-635nm |
| Força | 3 watts |
| Material del paquet |
Ceràmica ALN 2020 SMD PKG amb 3 pastilles, no 2 pastilles Separació elèctrica tèrmica - |
| Angle d’il·luminació |
PKG de silicona plana de 120 graus |
| Marca i fabricant | GMLEDS, GMKJ |
| Garantia | 4 anys |
| Servei OEM |
1. Parts SKD disponibles; 2. La matriu LED personalitzada amb la mida que necessiteu està bé aquí. |
Thermal - Separació elèctrica Red 2020 LED SMDCuadre
Alumini LED PCBA muntat per GMKJ (dibuix de PCB i BOM proporcionat pels nostres clients)

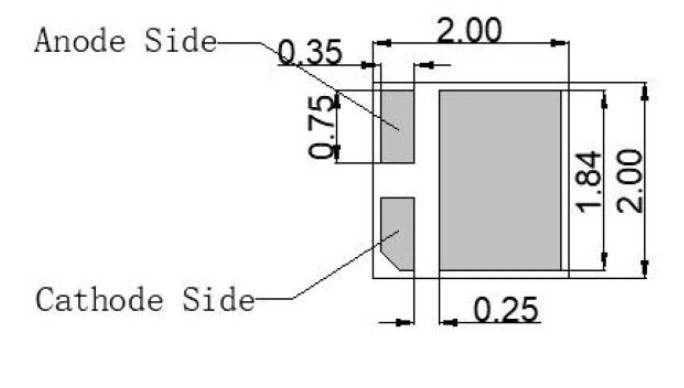

Thermal - Separació elèctrica Red 2020 SMD Dimensió LED
Thermal - Separació elèctrica Red 2020 LED SMDEspecificacions elèctriques
|
Paràmetre |
Símbol |
Condicions |
Min |
Avg. |
Màxim |
Unitats |
|
Tensió endavant |
VF |
IF=700 mA |
2.20 |
-- |
2.60 |
V |
|
Flux luminós |
Φv |
IF=700 mA |
100 |
-- |
120 |
lm |
|
Longitud d'ona dominant |
λd |
IF=700 mA |
620 |
-- |
630 |
nm |
|
Corrent invers |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Angle de visualització |
2Θ1/2 |
IF=700 mA |
−− |
120 |
−− |
Deg |
|
Unió de resistència tèrmica al tauler |
RΘJ-B |
IF=700 mA |
-- |
2 |
-- |
grau /w |
Què és l’advtança per a la transferència del paquet LED de separació elèctrica de separació elèctrica?
Avantatges del paquet LED de separació elèctrica -
Millor dissipació de calor
Es separen el camí tèrmic (calor) i el camí elèctric (corrent).
La calor flueix directament del xip al PCB/MCPCB sense interferències de les pastilles elèctriques.
Resultat:temperatura de la unió inferior, fiabilitat més elevada, vida més llarga.
Gestió de potència més elevada
Com que la calor es gestiona de manera més eficient, el LED pot funcionar amb seguretat acorrents més alts i densitat de potència més elevada.
Els paquets regulars sovint limiten el corrent de la unitat a causa de la mala conducció de calor.
Millora de l’aïllament elèctric / seguretat
No hi ha risc de circuit curt - entre el coixinet tèrmic i els elèctrodes, ja que estan aïllats.
Més segur per a les aplicacions de tensió alta - o aplicacions especials (per exemple, UV, Horticultura, Automoció).
Disseny de PCB simplificat
En paquets habituals, el gran coixinet tèrmic sovint està lligat a qualsevol dels dosÀnodeoCètode, que obliga el disseny del PCB a seguir determinades regles.
Amb la separació elèctrica tèrmica -, els dissenyadors poden encaminar lliurement les pastilles elèctriques sense ser restringits pel coixinet de la dissipació de calor.
Resultat:Disseny de matrius i mòduls més flexibles.
Eficiència del sistema més elevada
Resistència tèrmica inferior → menys energia malgastada com a calor.
Sortida òptica estable amb el pas del temps (menys decadència de la llum).
✅ En resum:
A Paquet LED de separació elèctrica tèrmica -proporcionarUna millor dissipació de calor, un aïllament elèctric més segur, una fiabilitat més elevada i un disseny de PCB més flexibleEn comparació amb els paquets habituals.
|
Thermal - LED de separació elèctrica, té 3 pastilles: Anode, càtode i coixinet de dissipació de calor El coixinet de dissipació de calor està aïllat de l’ànode i el coixinet elèctric. |
LED habituals amb 2 pastilles només: Un coixinet per a l’ànode i un altre |
 |
 |
Aplicacions Thermal - Separació elèctrica Red 2020 SMD Aplicacions LED
Aplicacions Thermal - Separació elèctrica Red 2020 SMD Aplicacions LED
ElPaquet 2020(2,0mm × 2,0mm) és un LED de potència compacte MID - àmpliament utilitzat on són importants la mida petita i la brillantor alta.
Llums de visualització i indicadors
Indicadors d'estat en l'electrònica de consum (televisors, encaminadors, electrodomèstics).
Llums de senyal en equips industrials.
Il·luminació automobilística
Indicadors, interruptors, interruptors, il·luminació del símbol.
Accent i il·luminació ambiental dins dels vehicles.
Medical i Instrumentació
Llums indicadors en equips mèdics.
Sensors òptics que requereixen emissió vermella (per exemple, aparellament de fotodiodes).
Productes de consum
Joguines, usables, petits aparells que necessiten font de llum vermella compacta.
Agricultura / Horticultura (suplementària)
Es pot utilitzar vermell (esp . 620 - 660 nm)llums de creixement vegetalEn combinació amb LED blaus, tot i que normalment es prefereixen els paquets de potència més alts -.
