LED NIR de 1200 nm per a la identificació de materials i detecció espectral
| Número de part | GTY-3535R1200-1CC0-G1D2M |
|
Longitud d'ona màxima |
1200-1250 nm |
| Tolerància a la longitud d'ona | ± 50 nm (personalitzable) |
| Ample de banda espectral (FWHM) | 50-70 nm |
| Potència radiant (mW) | 90-150 mW a 350 mA |
| Tensió directa (V) | 0.9-1.5v |
| Corrent directe (mA) | màxim 700MA |
| Angle de visió (graus) | 30 graus / 60 graus / 90 graus / 120 graus |
| Tipus de paquet | 3535 Ceràmica |
| Estructura de xip | Xip gran per a una emissió estable |
| Resistència tèrmica | 6.5-5 |
| Tota la vida | Fiabilitat de grau-industrial en funcionament continu |
| Imatge |
|

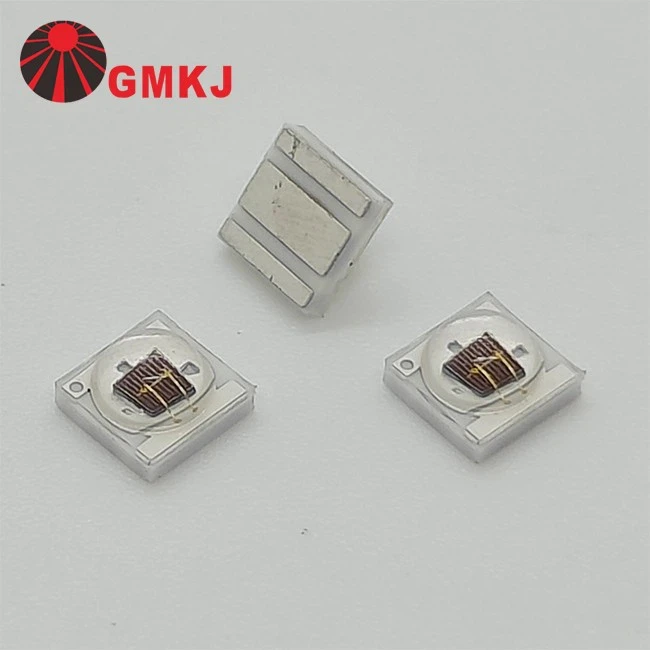

Aspecte del paquet LED 1200nm 3535 NIR
|
|
|
| Feix LED de 1200 nm 30/60/90/120 graus | Paquet de ceràmica 3535 per a una dissipació eficient de la calor |
Mòdul LED NIR 1200nm 3535 per a sistemes de detecció de materials
Sortida espectral optimitzada de 1200 nm per a la identificació de materials
Matriu LED 3535 muntada en PCB d'alumini / coure
Dimensions del paquet LED 1200nm 3535
Rendiment elèctric de 1200nm 3535 NIR LED
Les dades elèctriques següents reflecteixen les condicions de funcionament típiques del LED NIR de 1200 nm 3535,
admet un rendiment estable en sistemes de detecció{0}}espectrals.
|
Paràmetre |
Símbol |
Condicions |
Min |
Mitjana |
Màx |
Unitats |
| Tensió directa (Vf) |
VF |
IF=700mA |
0.90 |
-- |
1.50 |
V |
|
Unió de resistència tèrmica a la placa (热阻) |
RΘJ-B |
IF=700mA |
-- |
6.5 |
-- |
grau /W |
|
Sortida radiant (光功率) |
Φe |
IF=700mA |
200 |
-- |
400 |
mW |
|
Longitud d'ona màxima (峰值波长) |
λp |
IF=700mA |
1200 |
-- |
1250 |
nm |
|
Coeficient de temperatura de la tensió directa (正向压降之温度系数) |
∆VF/∆T |
IF=700mA |
−− |
-- |
−− |
mV/grau |
|
Corrent invers (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Angle de visió [1] (发光角度) |
2Θ1/2 |
IF=700mA |
−− |
120 |
−− |
Deg |
| Aquestes característiques elèctriques admeten una sortida consistent necessària per a la diferenciació de materials i l'anàlisi de la resposta espectral. |
Aplicacions LED NIR 1200nm en classificació i anàlisi espectral
En els sistemes d'inspecció i classificació industrials, la identificació precisa del material depèn de la selecció de la longitud d'ona NIR adequada.
Al voltant dels 1200 nm, diferents materials com els plàstics i les substàncies orgàniques mostren un comportament d'absorció diferent, la qual cosa fa que aquesta longitud d'ona sigui adequada per a tasques de classificació i detecció.
Les aplicacions típiques inclouen:
Classificació de materials en sistemes de reciclatge
Inspecció dels aliments en funció de les diferències de composició
Sistemes de visió artificial que requereixen contrast NIR
Control i detecció de qualitat industrial
La concordança de longitud d'ona personalitzada i la configuració de LED estan disponibles per satisfer els requisits específics de l'aplicació.
El full de dades d'aquesta pàgina proporciona informació tècnica detallada per al LED 1200nm 3535 NIR.
Per a la comunicació del projecte, també podeu posar-vos en contacte amb el nostre equip d'aplicacions a:
gmkj06@gmleds.com
