30 60 90 120 LED SMD SWIR de ceràmica de grau

30 60 90 120 Especificacions del LED SMD SWIR de ceràmica de grau:

Nom del producte	30 60 90 120 LED SMD SWIR de ceràmica de grau
Número de peça	GT-3535R1XX0-1CCX-G1D2M
Marca xips	Taiwan Epileds o Xina Jingcheng
Entrada	0.8-1.6vdc màxim 1000mA
Potència de radiació	100-500mw a 700 mA de corrent directe, La diferent longitud d'ona SWIR té una potència òptica diferent a un corrent directe de 700 mA
Eficiència de la il·luminació	Llum SWIR invisible, no esmenta sobre el LPW
Color	Full de dades amb 1630-1650nm; Però som capaços de fer una longitud d'ona inferior per als LED SWIR: 1000-1050nm 1060-1080nm 1200-1250nm 1300-1350nm 1400-1450nm 1500-1550nm 1570-1580nm 1630-1650nm
Poder	1-1,5 watts amb potència elèctrica
Material del paquet	Mida ALO Ceràmica 3,5x3,5mm

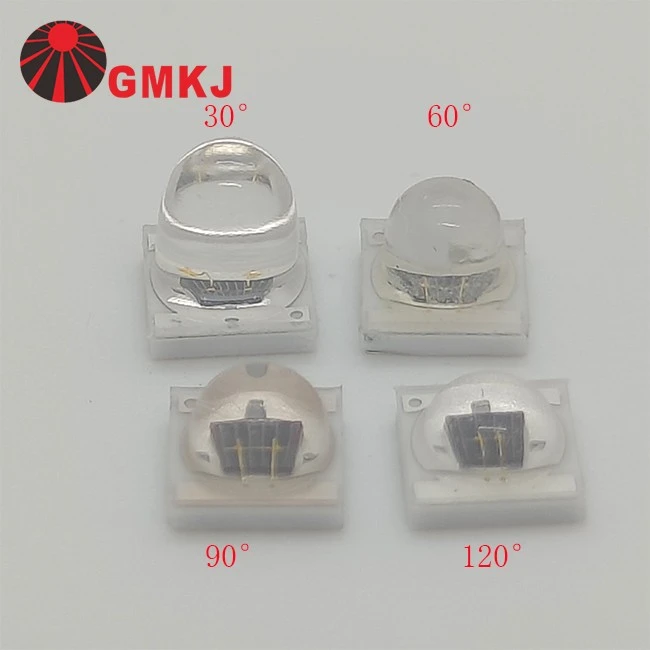

Angle d'il·luminació	Lent de silicona de cúpula amb un angle d'il·luminació inferior: 30 graus 60 graus 90 graus 120 graus
Marca i fabricant	GMLED, GMKJ
Garantia	4 anys
Servei OEM	1. Peces SKD disponibles; 2. Les plaques de PCB LED personalitzades amb la mida que necessiteu estan bé aquí. 3. Podem muntar els leds d'alumini a les plaques de PCB aquí.

Què hem de prestar atenció quan utilitzem leds SWIR de lents de silicona suau?

Quan utilitzeu LEDs SWIR (infrarojos d'ona curta) de lents de silicona suau, és crucial manipular-los amb cura per evitar danys als seus components fràgils. A continuació es mostren els punts clau als quals cal prestar atenció, especialment pel que fa al fil daurat de la fràgil lent de silicona:

1. Manipulació durant la producció

Eviteu la pressió directa:La lent de silicona suau es pot deformar fàcilment sota pressió, fent malbé el cable daurat que hi ha a l'interior. Eviteu prémer o prémer la lent amb eines o dits.

Utilitzeu les eines adequades:Utilitzeu sempre pinces antiestàtiques i de punta suau o eines de recollida al buit dissenyades per a components delicats.

2. Procés de muntatge

Equips Pick and Place:Si utilitzeu maquinària automatitzada, assegureu-vos que l'equip estigui calibrat per manejar lents de silicona suau sense força excessiva. La desalineació o la pressió de captació alta poden perforar la lent o danyar el cable daurat.

Contacte de la lent:Eviteu el contacte amb objectes afilats o durs que puguin perforar o ratllar la lent de silicona.

3. Factors ambientals

Entorn de treball net:Els contaminants com la pols o els residus poden adherir-se a la superfície de silicona, provocant interferències òptiques o danys durant la neteja. Assegureu-vos que l'espai de treball estigui net i controlat.

Control de temperatura:Les lents de silicona es poden deformar a altes temperatures. Seguiu els paràmetres tèrmics recomanats pel fabricant, especialment durant els processos de soldadura o curat.

4. Precaucions de soldadura

Soldadura de refluig:L'excés de calor o l'exposició prolongada durant la soldadura per reflux poden degradar el material de silicona o afectar l'enllaç entre el cable daurat i el xip LED. Utilitzeu un perfil de temperatura adequadament controlat.

Soldadura manual:Eviteu aplicar calor directament a la lent. Soldeu sempre només els terminals del LED i deixeu un temps de refredament suficient.

5. Controls de qualitat

Inspeccionar després de la manipulació:Examineu els LED després de cada pas de producció per assegurar-vos que el cable daurat i la lent romanguin intactes. Busqueu signes de deformació, rascades o danys interns.

Prova funcional:Realitzeu proves òptiques i elèctriques per assegurar-vos que el rendiment del LED no s'ha vist compromès.

6. Embalatge i emmagatzematge

Evitar la compressió:Emmagatzemeu els LED de manera que no s'apliqui pressió o pes extern a les lents. Utilitzeu embalatges protectors per evitar danys durant el transport.

Eviteu l'exposició UV:L'exposició a llarg termini a la llum UV pot degradar la lent de silicona. Emmagatzemeu els productes en un ambient fresc, fosc i sec.

7. Formació per al personal

Assegureu-vos que tot el personal de producció estigui format sobre la naturalesa delicada dels LED SWIR amb lents de silicona suau i conegui les millors pràctiques de manipulació i processament.

Seguint aquestes precaucions, podeu minimitzar el risc de danyar el cable daurat i garantir la fiabilitat i el rendiment dels LED SWIR amb lents de silicona suau.

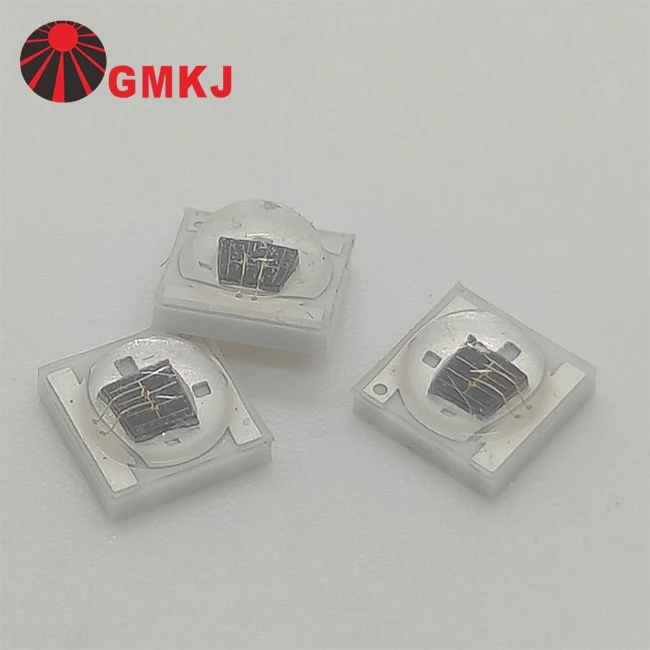

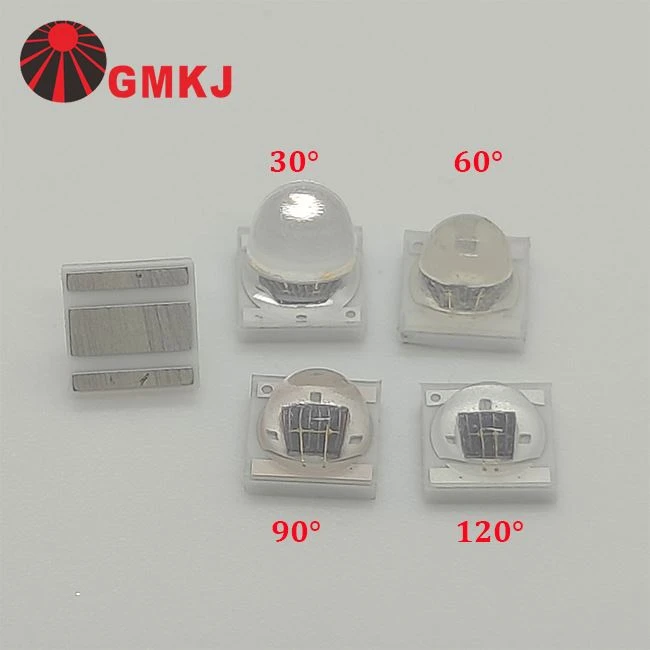

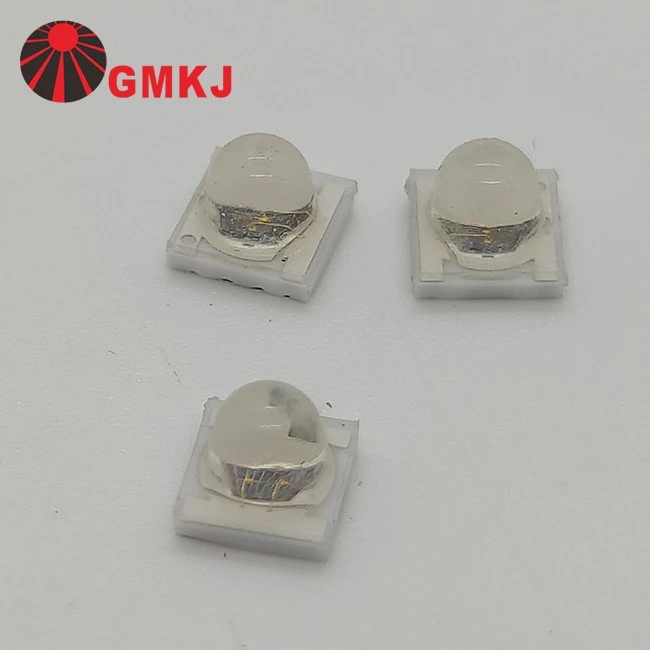

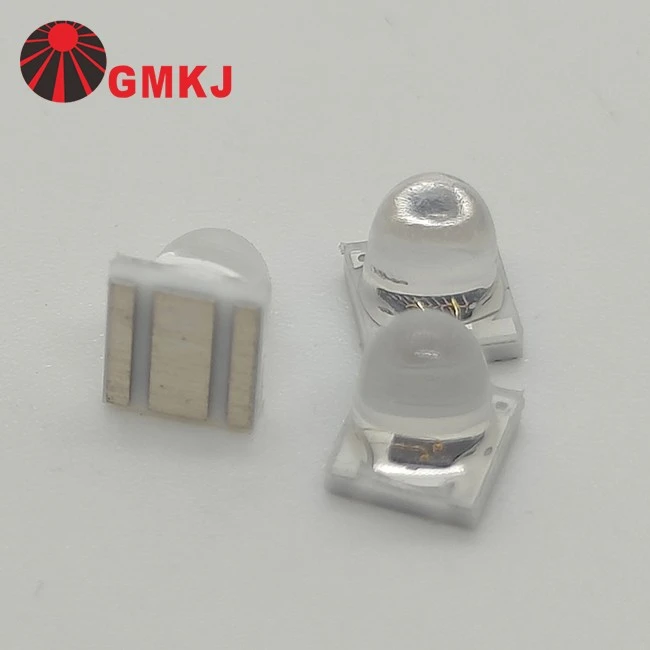

30 60 90 120 LED SMD SWIR de ceràmica de grauImatge:

30 60 90 120 Dimensions del LED SMD SWIR de ceràmica de grau:

Dimensions del paquet de 30 graus ↓	Dimensions del paquet de 60 graus ↓
Dimensions del paquet de 90 graus ↓	Dimensions del paquet de 120 graus ↓

30 60 90 120 Especificacions del LED SMD SWIR de ceràmica de grau:

A continuació, el gràfic s'acaba de llistar 1650nm 30 graus. Si necessiteu l'altra longitud d'ona o l'altre angle d'il·luminació, poseu-vos en contacte amb nosaltres directament.

Paràmetre	Símbol	Condicions	Min	Mitjana	Màx	Unitats
Tensió directa	VF	IF=350mA	0.80	--	1.20	V
	VF	IF=700mA	0.90	--	1.30	V
Flux radiant	Φe	IF=350mA	20		40	mW
	Φe	IF=700mA	40		60	mW
Longitud d'ona màxima	λp	IF=350mA	1600		1650	nm
	λp	IF=700mA	1600		1650	nm
Coeficient de temperatura de la tensió directa	∆VF/∆T	IF=350mA	−−	-2	−−	mV/grau
Corrent invers	IR	VR=1V	−−	−−	10	μ A
Angle de visió	2Θ1/2	IF=350mA	−−	30	−−	Deg
Unió de resistència tèrmica a la placa	RΘJ-B	IF=350mA	--	6.5	--	grau /W
