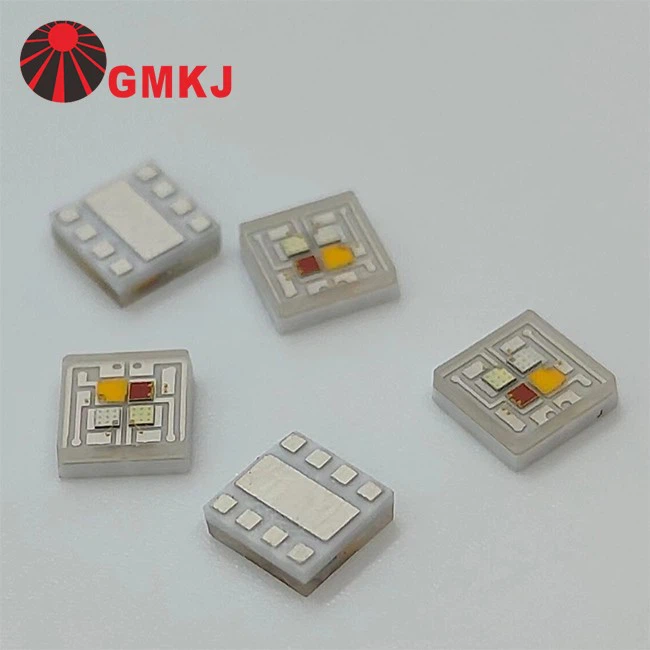

Díode LED SMD de ceràmica plana 4W RGBW RGBCW 3535

Vermell amb 2-2.4vdc;

Verd, blau i blanc amb 2.8-3.2vdc;

Cada color màxim 350 mA

Vermell: 40-50lm;

Verd: 60-80lm;

Blau: 15-25lm;

Blanc: 70-90lm

Vermell: 620-630nm;

Verd: 520-530nm;

Blau: 450-465nm;

Blanc disponible amb:

1. 3000K Ra>80,

2. 4000K Ra>80

3. And 6500K Ra>70

4 * 1W Watt

paquet de ceràmica;

Hi ha disponibles tant lents de silicona de cúpula com leds smd de paquet pla 3535.

Lent de silicona de cúpula de 120 graus o paquet pla de 120 graus sense lent

1. Peces SKD disponibles;

2. El servei de muntatge de taulers de PCB d'alumini també està disponible aquí.

Paràmetre

Símbol

Valoració

Unitat

R

G

B

W

Corrent directe DC

I_F

350

350

350

350

m A

Corrent màxima de pols*

I_FP

700

700

700

700

m A

Dissipació de potència

P_D

1

1

1

1

W

Tensió inversa

V_R

5

5

5

5

V

Corrent invers

I_R

10

10

10

10

μ A

Interval de temperatura de funcionament

T_OPR

-40 ~ +85

-40 ~ +85

-40 ~ +85

-40 ~ +85

grau

Interval de temperatura d'emmagatzematge

T_STG

-40 ~ +100

-40 ~ +100

-40 ~ +100

-40 ~ +100

grau

Temperatura de la unió LED

T_J

120

120

120

120

grau

Paràmetre

Símbol

Condicions

Emissió

Color

Valors

Unitats

Min

Mitjana

Màx

Tensió directa

V_F

I_F=350mA

R

1.80

--

2.40

V

G

2.80

--

3.40

B

2.80

--

3.40

W

2.80

--

3.40

Flux lluminós

Φv

I_F=350mA

R

40

--

50

Lm

G

60

--

80

B

15

--

25

W

70

--

90

Longitud d'ona dominant

λd

I_F=350mA

R

620

--

625

Nm

G

520

--

525

B

450

--

470

Temperatura de color

AAC

I_F=350mA

W

5500

--

6500

K

CRI

Ra

I_F=350mA

W

70

--

--

Corrent invers

I_R

V_R=5V

−−

−−

−−

10

μ A

Angle de visió

2Θ_1/2

I_F=350mA

−−

−−

120

−−

Deg

Unió de resistència tèrmica a la placa

RΘ_J-B

I_F=350mA

−−

--

6.5

--

grau /W
