Lent de vidre d'ombra rodona SST 10w Led Smd blanc

Lent de vidre d'ombra rodona SST 10w led smd blanc Especificacions:

Nom del producte	Lent de vidre d'ombra rodona SST 10w led smd blanc
Número de peça	GD-3535W600-1CC0-S1E5YB
Marca xips	Xina S1E5 xips verticals a l'interior
Entrada	2.8-3.6vdc amb un corrent directe màxim de 3000mA
Flux	400-500lm a 1500 mA
Eficiència de la il·luminació	120-130 lm/w a 1500 mA
Color	White color 6000-7000K, Ra>70
Poder	Màxim al voltant de 10 watts a 3000 mA de corrent directe carregat
Material del paquet	Substrat ceràmic ALN per a una menor resistència tèrmica
Angle d'il·luminació	120 graus amb lent de vidre de quars a la part superior
Marca i fabricant	GMLED, GMKJ
Garantia	4 anys
Servei OEM	1. Peces SKD disponibles; 2. El servei de muntatge de taulers de PCB d'alumini també està disponible aquí.

Per què hem d'empaquetar els leds smd de color blanc a la lent de vidre en lloc de la lent de silicona?

Quan comparemLED SMD de color blancamblents de siliconaversuslents de vidre (quars)., hi ha diversos factors importants relacionats amb la durabilitat, l'estabilitat tèrmica, la transmissió de la llum i la brillantor que expliquen l'elecció del material en diferents aplicacions.

1. Entorns d'alta temperatura (p. ex., fàbriques d'acer)

En ambients d'alta temperatura com amolí d'acer, on les temperatures poden arribar als 800 graus o més, les lents de silicona tenen un desavantatge important en comparació amb les lents de vidre de quars. Heus aquí per què:

Lents de silicona:La silicona és un material relativament suau i flexible, però té unamenor tolerància a la temperatura, normalment entre 200 i 250 graus. Quan s'exposa a altes temperatures amb el pas del temps, el material de silicona tendeix a degradar-se, donant lloc agroguencodecoloració. Aquest procés d'envelliment debilita el material, reduint tant eltransparènciairendimentde la lent. En entorns tan durs, les lents de silicona perdran ràpidament la seva eficàcia i el LED produirà menys llum amb el temps.

Lents de vidre de quars:En canvi,vidre de quars(una forma de vidre fet de diòxid de silici) és molt més resistent a les altes temperatures, normalment resisteix temperatures de fins a1000 graussense degradació important. El vidre de quars manté el seutransparènciaiintegritat estructuralfins i tot en condicions extremes, el que el fa ideal per a entorns com les aceràries, on la temperatura pot provocar una degradació ràpida d'altres materials.

Així, en aquestsaplicacions d'alta temperatura, les lents de vidre de quars assegurenvida útil més llargairendiment coherentdels LED, que és essencial per reduir els costos de manteniment i substitució.

2. Reducció de la brillantor a causa de múltiples refraccions

Ara, pel que fa aldiferència de brillantorentre els LED amb lents de silicona i els amb lents de vidre de quars, el motiu de la reducció de la brillantor dels LED de lents de vidre rau en lanombre de refraccionsla llum passa a través del material.

LED amb lent de silicona (2 refraccions):En un paquet LED típic de lents de silicona, la llum del xip LED experimenta dues refraccions:

Des del xip LED (generalment una capa epitaxial) allent de silicona.

Des dellent de siliconaa laaire(o l'entorn que l'envolta). El material de la lent de silicona té un índex de refracció relativament baix, de manera que la llum no es doblega massa i la pèrdua d'energia per aquestes refraccions és relativament baixa.

LED amb lent de vidre de quars (3 refraccions):Quan el LED té alent de vidre de quars, la llum passa per un pas addicional de refracció:

Del xip LED alvidre de quars.

Des delvidre de quarsa laaire.

Finalment, des delairetorna a lavidre de quarsquan la llum surt de la lent i entra a l'aire circumdant.

Cada pas de refracció provoca apèrdua d'intensitat de la llumperquè la llum es reflecteix i s'absorbeix parcialment a cada interfície, reduint lalluminositat totaldel LED. Elíndex de refracció més altde vidre de quars (al voltant d'1,46) en comparació amb la silicona (que té un índex de refracció d'uns 1,4) també significa que la llum es doblega més bruscament, cosa que pot provocar una major dispersió i pèrdua d'energia.

Malgrat la lluentor reduïda a causa de l'augment del nombre de refraccions, les lents de vidre de quars encara són preferides en moltes aplicacions industrials especialitzades o d'alta temperatura perquè la sevaestabilitat tèrmicaidurabilitatsuperen la petita disminució de la brillantor. A més, elpèrdua de brillantordel pas de refracció addicional sovint es pot compensar amb el disseny del propi LED, com ara l'ús de xips més potents o millors recobriments òptics per millorar la sortida de llum.



Resum:

Lents de vidre de quarses necessiten enambients d'alta temperaturacom les fàbriques d'acer perquè poden suportar temperatures molt més altes sense degradar-se, mentre que les lents de silicona envellirien ràpidament en aquestes condicions.

Elreducció de la brillantoren LED amb lents de vidre de quars es produeix perquè la llum passatres refraccions(xip → vidre → aire → vidre → aire), en comparació amb només dues refraccions (xip → silicona → aire) als LED amb lents de silicona. Això provoca una lleugera disminució de la sortida de llum a causa de múltiples reflexions i refraccions.

En entorns onestabilitat tèrmicaés crític, com en aplicacions industrials, la durabilitat i el rendiment delents de vidre de quarsfes-los la millor opció, malgrat el petit intercanvi de brillantor.

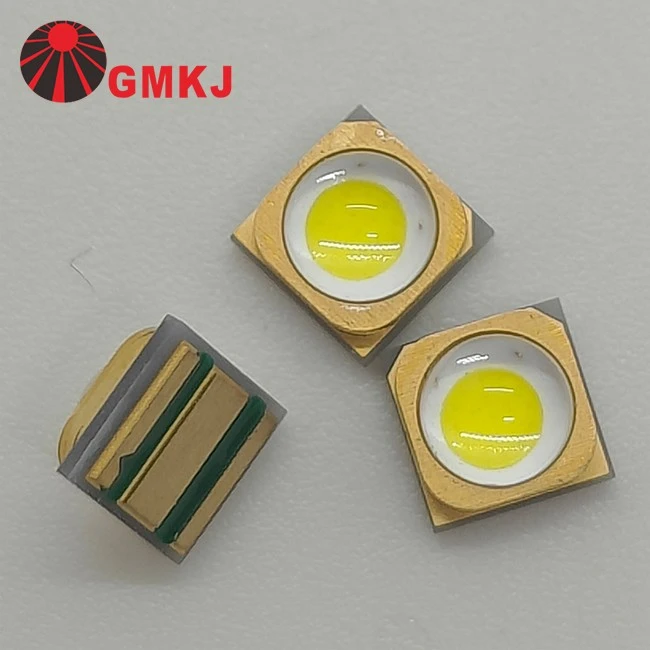

Lent de vidre d'ombra rodona SST 10w led smd blanc Imatge:

Lent de vidre d'ombra rodona SST 10w blanc smd led dimensions:

Especificacions de la lent de vidre d'ombra rodona SST de 10 w led smd blanc:

Paràmetre	Símbol	Condicions	Min	Mitjana	Màx	Unitats
Tensió directa	VF	IF=1500mA	3.00	--	3.40	V
Flux lluminós	Φv	IF=1500mA	400	--	500	lm
Temperatura de color	CCT	IF=1500mA	6000	--	7000	K
CRI	Ra	IF=1500mA	70	--	--	--
Corrent invers	IR	VR=5V	−−	−−	10	μ A
Angle de visió	2Θ1/2	IF=1500mA	−−	120	−−	Deg
Unió de resistència tèrmica a la placa	RΘJ-B	IF=1500mA	--	3	--	grau /W
